Комплекс трассопоисковый Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Комплекс трассопоисковый «Сталкер» 15‐24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Комплекс трассопоисковый «Сталкер» 15‐24 предназначен для обнаружения элементов коммуникаций под поверхностями разного типа (грунт, стяжка и другие), а также для определения глубины их залегания. На экране приемника трассоискателя возможно одновременное отображение двух коммуникаций.

Состав, возможности и особенности трассоискателя

Комплекс включает генератор контрольных сигналов ГТ-15 и приемник ПТ-24 c (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Контрольный сигнал может транслироваться контактным способом, либо бесконтактным с использованием индуктора или через клещи.

Ключевые особенности трассопоискового комплекса «Сталкер» 15-24 обусловлены характеристиками приемника ПТ-24. Среди них:

• Наличие GPS-модуля для фиксации результатов измерений на карте.
• Функция «Компас». На дисплее отображается положение оператора относительно коммуникации, а также направление контрольных и промышленных токов в системе.
• Функционал для обнаружения повреждений коммуникаций. Для этого используются контактный, бесконтактный и фазовый методы.
• Функция «Зонд» для совместной работы с камерами телеинспекции с автономными передатчиками и передающими зондами.
• Встроенная память на 10000 ячеек для записи результатов обследования: глубина залегания, направления токов, даты и времени, координат и так далее.

Применение трассоискателя «Сталкер» 15‐24

Комплекс рекомендован для поиска и определения глубины залегания линий связи, силовых кабелей, трубопроводов различного назначения и других коммуникаций. Максимальное расстояние между генератором и приемников может достигать 10 км. Кроме того, приемник ПТ-24 способен обнаруживать коммуникации без контрольного сигнала генератора по пассивным частотам.

Закажите «Сталкер» 15-24 в ООО ТК «Олдис» и мы доставим комплекс в любую точку России. Доставка возможна курьером или удобной для вас транспортной компанией.

Приемник ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• Облегченная конструкция (вес 1,9 кг.)
• Непрерывное отображение на дисплее всех необходимых параметров:
• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию:
  • первая с протекающим током от генератора;
  • вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб).
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Шкала «зонд» - для определения мест повреждений;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-24:

Параметр	Значение
Активные частоты*, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10 000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1,9
Диапазон рабочих температур, °С	от -30 до +55

Генератор ГТ-15:

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.

Технические характеристики генератора ГТ-15 :

Параметр	Значение
Рабочие частоты*, Гц	273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Габаритные размеры, мм, не более	210x130x100
Диапазон рабочих температур, °С	от -30 до +55
Масса, кг, не более	2,5

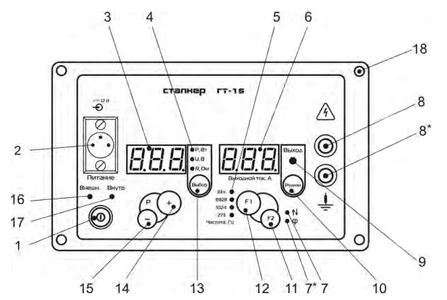

Внешний вид передней панели генератора ГТ-15:

1. Кнопка включения / выключения;
2. Разъем подключения блока питания для зарядки встроенных аккумуляторов или работы от внешнего аккумулятора;
3. Индикатор многофункциональный для отображения значений выходной мощности, напряжения на нагрузке и сопротивления нагрузки, включая сопротивление соединительных проводов;
4. Индикаторы единиц измерения значений на индикаторе многофункциональном (сверху вниз соответственно - мощности (P, Вт), напряжения на нагрузке (U, В) и сопротивления нагрузки (R, Ом);
5. Индикаторы отображения номинальных значений формируемых частот;
6. Индикатор значения выходного тока;
7. и 7* – Индикаторы отображения выбора двойной частоты;
8. и 8* - Гнёзда «Выход» для подключения нагрузки. При прямом подключении к коммуникации штырь заземления подключать к гнезду 8*;
9. Индикатор состояния выходного сигнала генератора;
10. Кнопка установки непрерывного или импульсного режима генерации;
11. Кнопка выбора сигнала двойной частоты;
12. Кнопка выбора частоты сигнала;
13. Кнопка выбора отображаемого параметра (мощность, напряжение или сопротивление);
14. Кнопки увеличения выходной мощности соответственно;
15. Кнопки уменьшения выходной мощности соответственно;
16. Индикатор состояния внешнего источника питания;
17. Индикатор состояния внутреннего аккумулятора;
18. Винты крепления крышки.

Учебный фильм по трассоискателю Сталкер 15-24:

Комплект поставки Сталкер 15-24:

№	Наименование	Кол-во
1	Комплекс трассопоисковый «Сталкер15-24»	1 шт.
2	Бесконтактный датчик контроля изоляции ДКИ-Е	1 шт.
3	Датчик А-Рамка с креплением	1 шт.
4	Мини-датчик МД-01	1 шт.
5	Клещи КИ-50	1 шт.
6	Штырь заземления нерж. 1м.	1 шт.
7	Аккумулятор для ГТ-15	1 шт.
8	Аккумулятор для ПТ-24	1 шт.
9	Блок питания БПН 220/12-100Вт РАПМ.436244.001	1 шт.
10	GPS «Bluetooth» модуль Holux RCV-3000	1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Сравнительные характеристики трассоискателей серии Сталкер.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Паспорт РАПМ.464334.001ПС(комплекс)изм_08.001ПС(комплекс)изм_08.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Принцип процесса поиска поврежденного кабеля.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Руководство по эксплуатации РАПМ.435131.001РЭ ГТ-15, ГТ-75 изм_17.001РЭ ГТ-15, ГТ-75 изм_17.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Сохранение результатов, работа с GPS.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Декларация Сталкер до 2024.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_14/Руководство по эксплуатации ПТ-24.pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Комплекс трассопоисковый Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), артикул 10009491 по цене 164 505 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
